Plans techniques pour
piscine à débordement
Les plans prolongent l’avant-projet
Plan général
Il fixe les dimensions exactes du bassin, son implantation sur le terrain, les niveaux, les lignes d’eau et la largeur du débordement.Ce document donne une lecture claire de la structure, de l’intégration au terrain et de la relation maison–jardin–piscine.

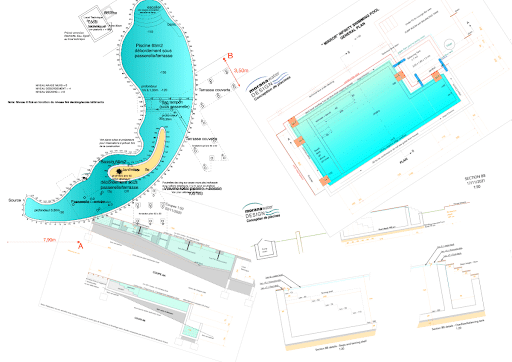

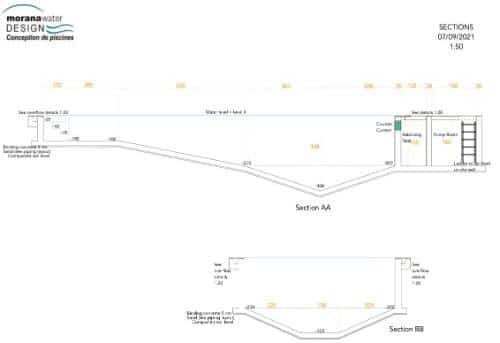

Coupes et détails
Les coupes montrent comment le bassin se construit dans le terrain : profondeur utile, appuis, hauteur du débordement, invisibilité de la goulotte depuis les espaces de vie.Les détails précisent les points sensibles pour garantir une exécution nette et un débordement parfaitement fluide.
Plan du local technique
Le local technique est dessiné aux dimensions réelles de l’espace disponible.Pompes, filtre, vannes, coffrets, by-pass : chaque élément est positionné de manière lisible, pour faciliter la mise en oeuvre et la maintenance.Les circuits d’aspiration et de refoulement sont différenciés pour éviter toute ambiguïté.
Réseaux piscine
Chaque canalisation est dessinée au bon diamètre, au bon emplacement et selon un parcours logique.Le tracé est pensé pour éviter les croisements, limiter les pertes de charge et permettre une installation claire, même par une entreprise n’ayant pas l’habitude du débordement.
